有許多外行人認為3D打印就是從熱噴嘴中擠出材料并堆疊成形狀，但其實3D打印遠不止于此！今天將介紹七大類3D打印工藝，即使是3D打印小白也能清晰地區分不同的3D打印工藝。
事實上，3D 打印也稱為增材制造，是一個總稱，涵蓋了幾種截然不同的 3D 打印工藝。這些技術是天壤之別，但關鍵過程是相同的。例如，所有 3D 打印都從數字模型開始，因?yàn)樵摷夹g(shù)本質上是數字化的。零件或產品最初是使用計算機輔助設計 (CAD) 軟件設計或從數字零件庫獲取的電子文件。然后設計文件通過特殊的構建準備軟件將其分解成切片或?qū)右赃M(jìn)行 3D 打印，生成3D打印機要遵循的路徑指令。接下來您將了解這些技術之間的區別以及每種技術的典型用途。
為什么是 7 種類型？
增材制造的類型可以根據它們生產的產品或使用的材料類型來劃分，國際標準組織 (ISO) 將其分為七種一般類型(但這七個3D打印類別也難以涵蓋越來越多的技術子類型和混合技術)。：
●材料擠出
●還原聚合
●粉床融合
●材料噴射
●粘合劑噴射
●定向能沉積
●片材層壓
一、材料擠出

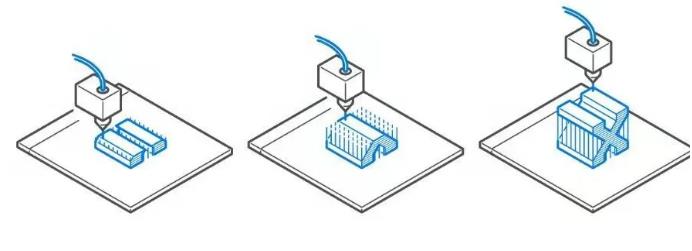

△材料擠出3D打印
材料擠出顧名思義：材料通過噴嘴擠出。通常情況下，這種材料是一種塑料細絲，通過一個加熱的噴嘴進行熔化和擠出。打印機沿著通過軟件得到的工藝路徑將材料放置在構建平臺上。然后燈絲冷卻并凝固形成固體物體。這是最常見的 3D 打印形式。乍一看這聽起來很簡單，但考慮到擠出的材料，包括塑料、金屬、混凝土、生物凝膠和各種食品，這其實是一個非常廣泛的類別。這種類型的 3D 打印機價格從100美元到七位數不等。
●材料擠出的子類型：熔融沉積建模 (FDM)、建筑 3D 打印、微型 3D 打印、生物 3D 打印
●材料：塑料、金屬、食品、混凝土等
●尺寸精度：±0.5%（下限±0.5mm）
●常見應用：原型、電氣外殼、形狀和配合測試、夾具和夾具、熔模鑄造模型、房屋等。
●優勢：成本最低的 3D 打印方法，材料范圍廣
●缺點：通常材料性能較低（強度、耐用性等），通常尺寸精度不高
二、還原聚合

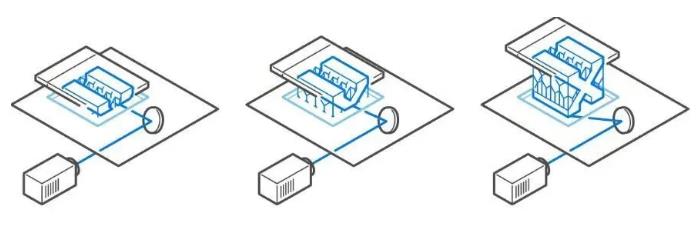

△使用激光的還原聚合
桶聚合（也稱為樹脂 3D 打印）是一系列 3D 打印工藝，它使用光源在桶中選擇性地固化（或硬化）光敏聚合物樹脂。換句話說，光線精確地指向液體塑料的特定點或區域以使其硬化。第一層固化后，構建平臺將向上或向下移動（取決于打印機）少量（通常在 0.01 和 0.05 毫米之間），下一層固化，與前一層連接。逐層重復此過程，直到形成 3D 部件。3D 打印過程完成后，清潔物體以去除剩余的液態樹脂并進行后固化（在陽光下或紫外線室中）以增強部件的機械性能。
三種最常見的桶聚合形式是立體光刻 (SLA)、數字光處理 (DLP)和液晶顯示器 (LCD)，也稱為掩模立體光刻 (MSLA)。這些類型的 3D 打印技術之間的根本區別在于光源及其用于固化樹脂的方式。

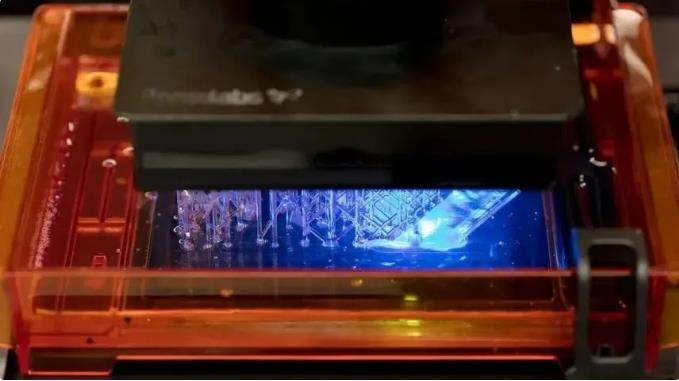

△大桶聚合利用光逐層硬化光敏樹脂
一些 3D 打印機制造商，尤其是那些制造專業級 3D 打印機的制造商，已經開發出獨特且獲得專利的 光聚合變體，因此您可能會在市場上看到不同的技術名稱。一家工業 3D 打印機制造商 Carbon 使用一種稱為數字光合成(DLS) 的桶聚合技術，Stratasys 的 Origin 稱其技術為可編程光聚合(P3)，F(xiàn)ormlabs 提供其稱為低力立體光刻(LFS) 的技術，而 Azul 3D 是第一個將大面積快速打印(HARP) 形式的大桶聚合商業化。還有基于光刻的金屬制造 (LMM)、投影微立體光刻(PμSL) 和數字復合材料制造(DCM)，這是一種填充光聚合物技術，可將功能性添加劑（例如金屬和陶瓷纖維）引入液體樹脂中。
●3D 打印技術的類型：立體光刻 (SLA)、液晶顯示器 (LCD)、數字光處理 (DLP)、微立體光刻 (μSLA) 等。
●材料：光聚合物樹脂（可澆注、透明、工業、生物相容性等）
●尺寸精度：±0.5%（下限為 ±0.15 毫米或 5 納米，使用 μSLA）
●常見應用：注塑模狀聚合物原型和最終用途部件、珠寶鑄造、牙科應用、消費品
●優勢：光滑的表面光潔度，精細的特征細節
三、粉床融合

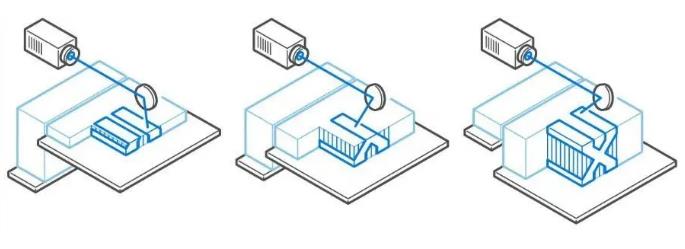

△粉末床融合
粉末床融合 (PBF) 是一種3D打印工藝，其中熱能源選擇性地熔化構建區域內的粉末顆粒（塑料、金屬或陶瓷），以逐層創建固體物體。粉末床融合 3D 打印機在打印床上散布一層薄薄的粉末材料，通常使用一種刀片、滾筒或擦拭器。來自激光的能量融合粉末層上的特定點，然后沉積另一個粉末層并融合到前一層。重復該過程，直到制造出整個物體，最終產品由未融合的粉末包裹和支撐。
△金屬激光粉末床熔合工藝
PBF 可以制造具有高機械性能（包括強度、耐磨性和耐用性）的部件，用于消費品、機械和工具的最終用途。該細分市場中的3D打印機越來越便宜（起價在 25,000 美元左右），但它被認為是一種工業技術。
●3D打印技術的種類：選擇性激光燒結（SLS）、激光粉末床熔化（LPBF）、電子束熔化（EBM）
●材料：塑料粉末、金屬粉末、陶瓷粉末
●尺寸精度：±0.3%（下限±0.3mm）
●常見應用：功能部件、復雜管道（空心設計）、小批量部件生產
●優勢：功能部件、出色的機械性能、復雜的幾何形狀
●缺點：機器成本較高，通常是高成本材料，建造速度較慢
四、材料噴射

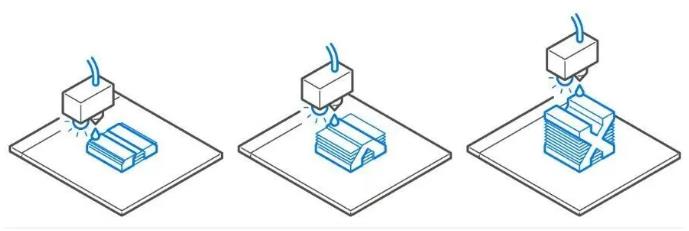

△材料噴射
材料噴射是一種 3D 打印工藝，其中微小的材料液滴被沉積，然后在構建板上固化或固化。使用暴露在光線下會固化的光敏聚合物或蠟滴，一次一層地構建物體。材料噴射過程的性質允許在同一物體上打印不同的材料。這種技術的一個應用是制造多種顏色和紋理的零件。
●3D 打印技術的類型：材料噴射 (MJ)、納米粒子噴射 (NPJ)
●材料：光敏樹脂（標準、澆注、透明、耐高溫）、蠟
●尺寸精度：±0.1 mm
●常見應用：全彩產品原型、類似注塑模具的原型、低運行注塑模具、醫療模型、時裝
●優勢：帶紋理的表面光潔度、全彩和多種材料可用
●缺點：材料有限，不適合要求精密的機械零件，成本高于用于視覺目的的其他樹脂技術
五、粘合劑噴射

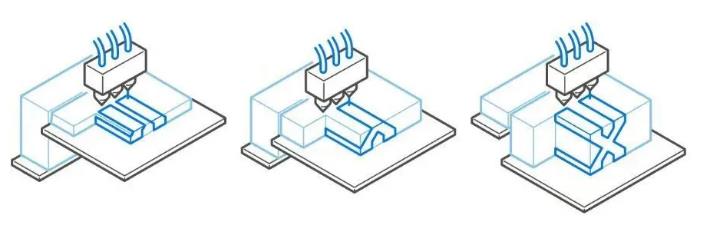

△粘合劑噴射
粘合劑噴射是一種 3D 打印工藝，其中液體粘合劑選擇性地粘合一層粉末的區域。該技術類型兼有粉末床熔合和材料噴射的特點。與 PBF 類似，粘合劑噴射使用粉末材料（金屬、塑料、陶瓷、木材、糖等），并且與材料噴射一樣，液體粘合劑聚合物從噴墨器沉積。無論是金屬、塑料、沙子還是其他粉末材料，粘合劑噴射過程都是相同的。
首先，重涂刀片在構建平臺上涂抹一層薄薄的粉末。然后，帶有噴墨噴嘴的打印頭在床上方經過，選擇性地沉積粘合劑液滴以將粉末顆粒粘合在一起。層完成后，構建平臺向下移動，刀片重新涂覆表面。然后重復該過程，直到整個部分完成。
粘合劑噴射的獨特之處在于打印過程中沒有熱量。粘合劑充當將聚合物粉末粘合在一起的膠水。打印后，零件被包裹在未使用的粉末中，通常會留下來固化。然后將零件從粉末倉中取出，收集多余的粉末并可重復使用。從這里開始，根據材料的不同，需要進行后處理，但沙子除外，沙子通常可以直接從打印機中用作型芯或模具。當粉末是金屬或陶瓷時，涉及加熱的后處理會熔化掉粘合劑，只留下金屬。塑料零件后處理通常包括涂層以改善表面光潔度。您還可以拋光、涂漆和打磨聚合物粘合劑噴射部件。
粘合劑噴射速度快且生產率高，因此與其他 AM 方法相比，它可以更經濟高效地生產大量零件。金屬粘合劑噴射可用于多種金屬，在最終用途消費品、工具和批量備件中很受歡迎。然而，聚合物粘合劑噴射的材料選擇有限，并且生產的部件結構性能較低。它的價值在于能夠制作全彩原型和模型。
●3D打印技術的子類型：金屬粘合劑噴射、聚合物粘合劑噴射、砂粘合劑噴射
●材料：沙子、聚合物、金屬、陶瓷等。
●尺寸精度：±0.2 毫米（金屬）或±0.3 毫米（沙子）
●常見應用：功能性金屬零件、全彩模型、砂鑄件和模具
●優勢：低成本、大構建體積、功能性金屬部件、出色的色彩再現、快速打印速度、無支撐設計靈活性
●缺點：對金屬來說是一個多步驟的過程，聚合物部件不耐用
六、粉末定向能量沉積
定向能量沉積 (DED) 是一種 3D 打印工藝，金屬材料在沉積的同時被強大的能量供給和熔化。這是最廣泛的 3D 打印類別之一，包含許多子類別，具體取決于材料的形式（線材或粉末）和能量類型（激光、電子束、電弧、超音速、熱量等）。從本質上講，與焊接有很多共同點。
該技術用于逐層打印，通常隨后進行 CNC 加工，以實現更嚴格的公差。DED 與 CNC 的結合使用非常普遍，有一種稱為混合 3D 打印的 3D 打印子類型，在同一臺機器中包含 DED 和 CNC 單元的混合 3D 打印機。該技術被認為是一種更快、更便宜的小批量金屬鑄件和鍛造件的替代品，以及用于海上石油和天然氣行業以及航空航天、發電和公用事業行業應用的關鍵維修。

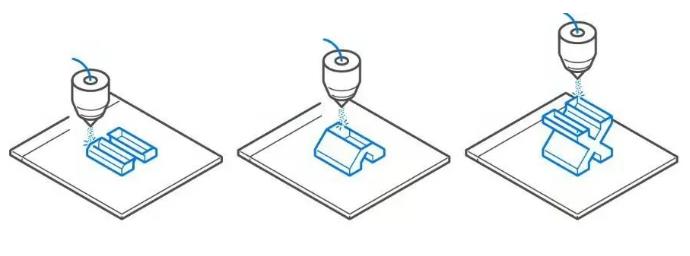

△DED 金屬 3D 打印技術可以快速創建一個堅固的金屬部件，然后可以加工到嚴格的公差
●定向能量沉積的子類型：粉末激光能量沉積、線弧增材制造 (WAAM)、線電子束能量沉積、冷噴涂
●材料：各種金屬，線材和粉末形式
●尺寸精度：±0.1 mm
●常見應用：修復高端汽車/航空航天部件、功能原型和最終部件
●優勢：高堆積率，能夠向現有組件添加金屬
●缺點：由于無法制作支撐結構而無法制作復雜的形狀，通常表面光潔度和精度較差
七、片材層壓

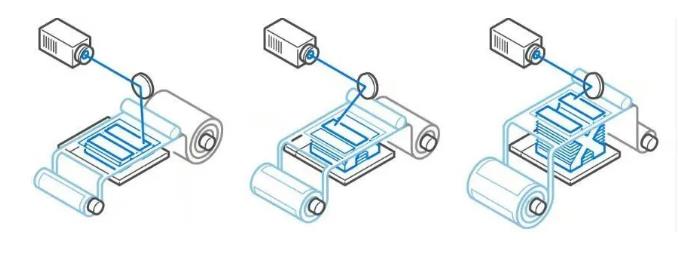

△片材層壓
片材層壓在技術上是3D打印的一種形式，與上述技術有很大不同。它的功能是將非常薄的材料片堆疊和層壓在一起以產生 3D 物體或堆疊，然后通過機械或激光切割以形成最終形狀。材料層可以使用多種方法融合在一起，包括加熱和聲音，具體取決于材料，材料范圍從紙張、聚合物到金屬。當零件被層壓然后激光切割或加工成所需的形狀時，會產生比其他3D打印技術更多的浪費。
制造商使用薄片層壓以相對較高的速度生產具有成本效益的非功能性原型，可用于電池技術、生產復合材料，因?yàn)樗褂玫牟牧峡梢栽诖蛴∵^(guò)程中互換。
●3D 打印技術的類型：層壓物體制造 (LOM)、超聲波固結 (UC)
●材料：紙張、聚合物和片狀金屬
●尺寸精度：±0.1 mm
●常見應用：非功能原型、多色打印、鑄模。
●優點：可以快速生產，復合打印
●缺點：精度低，浪費多，部分零件需要后期制作
注：3D打印技術的種類很多，以上是3D打印中最常見的七大類增材制造技術，并未覆蓋市場上全部的3D打印技術
