衛星小型化已成為一種行業趨勢。未來，小衛星將發揮越來越重要的作用，并向?qū)嵱没I(yè)務化發展，在通信、對地觀測、空間科學、技術試驗等領域的應用能力進一步提升。2018年至2022年間，全球發射的微小衛星數量將從263顆上升到460顆。預計2022年全球500kg以下小衛星市場將達71.79億美元。[1]
針對小衛星發射的發射器研發也隨之活躍，NSR報告顯示，中國計劃在未來10年內引領專門用于小衛星發射器的制造和小衛星發射數量，國內政策的支持是該計劃的部分推動力。[2]

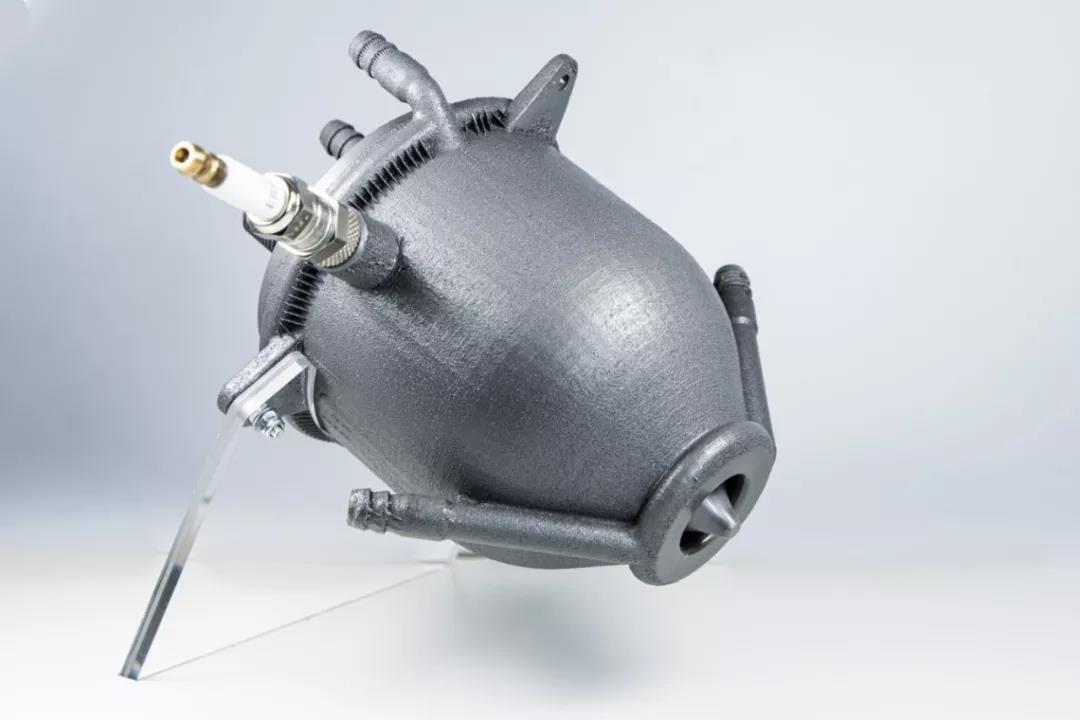

小衛星發射器制造領域?qū)τ?D打印技術的應用也頗為活躍。近日，德國Fraunhofer 研究所（Fraunhofer IWS）揭示了一種增材制造-3D打印塞式噴管發動機，該發動機用于微型衛星發射器，其有效載荷可達350公斤。與傳統設計相比，這款發動機在輕量化和燃料節省方面具有明顯優勢。
這款塞式噴管發動機，是由 Fraunhofer IWS和德累斯頓工業大學團隊合作研發的。發動機中的燃油噴射器、燃燒室和噴管是采用粉末床激光熔化（L-PBF）3D打印技術制造的。噴管由尖峰狀中心體組成, 該設計旨在加速氣體燃燒。
德累斯頓工業大學負責發動機的設計, Fraunhofer IWS 負責制造和材料驗證。研究團隊的第一步是優化設計，使之適合增材制造技術。然后，進行打印材料選擇和表征。接下來，使用粉末床選區激光熔化技術（L-PBF）制造發動機的兩個組件，并對3D打印組件的功能表面進行了重新加工，然后將兩個組件通過激光焊接連接在一起。研究團隊采用的質量檢測方式是計算機斷層掃描，通過這種無損檢測方式檢查氣孔和其他缺陷，并確定冷卻通道是否被殘余打印粉末所阻塞。
根據Fraunhofer IWS ，3D打印塞式噴管發動機有望比傳統發動機節省約30％的燃料。主要得益于兩個方面的原因，一方面是設計上的緊湊性，使得整個發動機的重量減輕，而每一克重量的減輕，都對航天器具有重要意義，因?yàn)檫@意味著所需的發射燃料減少和有效載荷的提高。此外，3D打印的噴管，更好地適應了從地球到軌道的不斷變化的壓力，有助于提高效率，與常規發動機相比，燃燒的燃料更少。
發動機對冷卻性能的要求很高，研究團隊設計了帶有復雜內部管道的冷卻系統，而由于復雜性高，該結構無法通過傳統的銑削或鑄造技術實現。研究團隊采用的選區激光熔化設備，可以制造出具有一毫米寬冷卻通道的部件，該通道是遵循燃燒室的輪廓設計的隨形冷卻通道。打印完成后，需要吸干過程中所殘留在通道中的金屬粉末。
燃燒室中普遍存在幾千攝氏度的高溫，噴管的制造材料必須滿足苛刻的要求，在高溫下保持固態，并且導熱良好，以確保最佳的冷卻效果。Fraunhofer IWS 此次并未透露使用的打印材料。
研究團隊仍在優化發動機的噴射系統，進一步提高發動機效率，與之相關的項目名為CFDμSAT，該項目其2020年1月開始，是與阿麗亞娜集團和西門子合作的。
噴油器的設計和制造是CFDμSAT項目中的主要挑戰。發動機在運行時，燃料將首先用于冷卻發動機，當它們變熱之后，被引入燃燒室。在液態氧和乙醇分別被添加進來之后，通過噴油器進行混合。點燃后的混合氣體，在燃燒室中膨脹，然后流過燃燒室中的間隙，由噴管進行減壓和加速。
目前，研究團隊已經對這一3D打印塞式噴管發動機原型進行了熱火實驗，燃燒時間達到了30秒。
參考資料：
[1] 智研咨詢，《2020-2026年中國衛星產業發展態勢及未來前景分析報告》；
[2] 航天長城-中國長城工業集團 《NSR｜小衛星發射市場的形勢》。
